電特性檢測報告:KSZ8873MLLI測試

日期：2021-08-19 13:05:27 瀏覽量：5176 作者：創芯在線檢測中心

型號 ：KSZ8873MLLI

器件品牌 ：Microchip

器件封裝 ：64-lead LQFP

樣品數量 ：5 片

檢測數量 ：5 片

收樣日期 ：2021/08/11

測試日期 ：2021/08/16 13:30 - 2021/08/16 17:40

測試項目：

電特性測試、高低溫試驗

測試方法及測試設備

1.1 測試標準：

MIL-STD-883L-2019 ?

GJB 128A-1997

1.2 恒溫箱

設備規格: JW-2001

1.3 功能測試設備

半導體管特性圖示儀 XJ4822：

用示波管顯示半導體器件各種特性曲線，并測量其靜態參數，用于測量晶體管，二極管，MOSFET 和其他半導體器件。 最大集電極電壓高達3KV（可選） 步進電壓±10V +△VB ±5V，內部電阻低，特別適用于測試大功率VMOS器件。

1.4 檢測環境

環境溫度: 25±5℃

環境相對濕度: 45%-65%RH

1.5 檢測依據

《Microchip KSZ8873MLL》: https://www.semiee.com/file/Microchip/Microchip-KSZ8873.pdf

電特性測試：

高低溫試驗：

測試步驟：

1、常溫測試電特性是否合格；

2、150 度高溫持續一小時，取出后測試電特性是否合格；

3、-55 度低溫放置一小時，取出后測試電特性是否合格；

1.芯片描述

高級開關功能 綜合配置寄存器 支持優先 QoS/CoS 數據包 每個端口，802.1p 和基于 DiffServ 經過驗證的集成 3 端口 10/100 以太網交換機 開關監測功能 低功耗

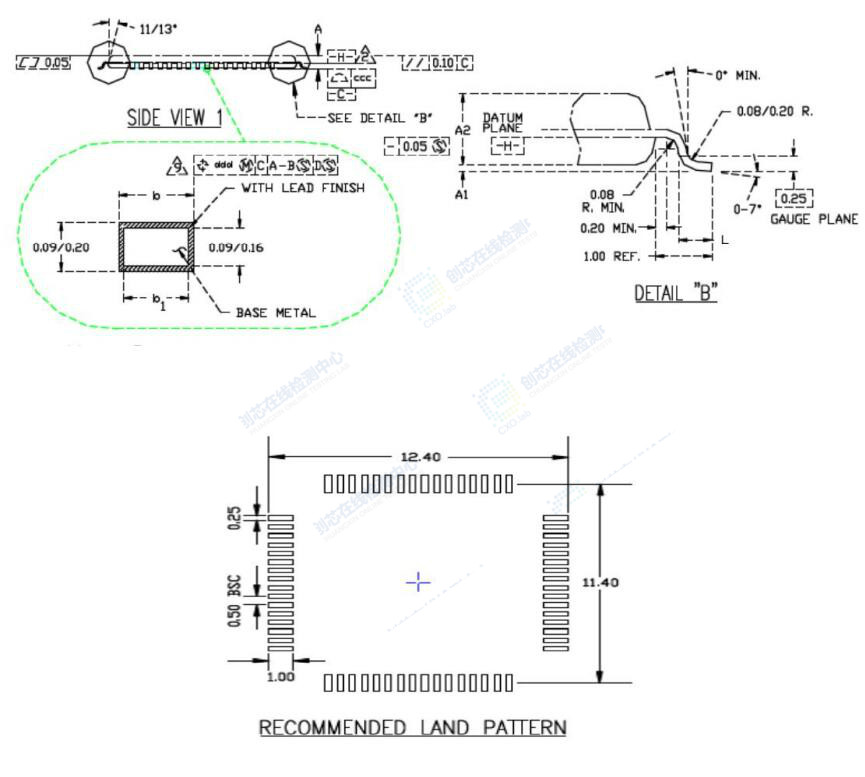

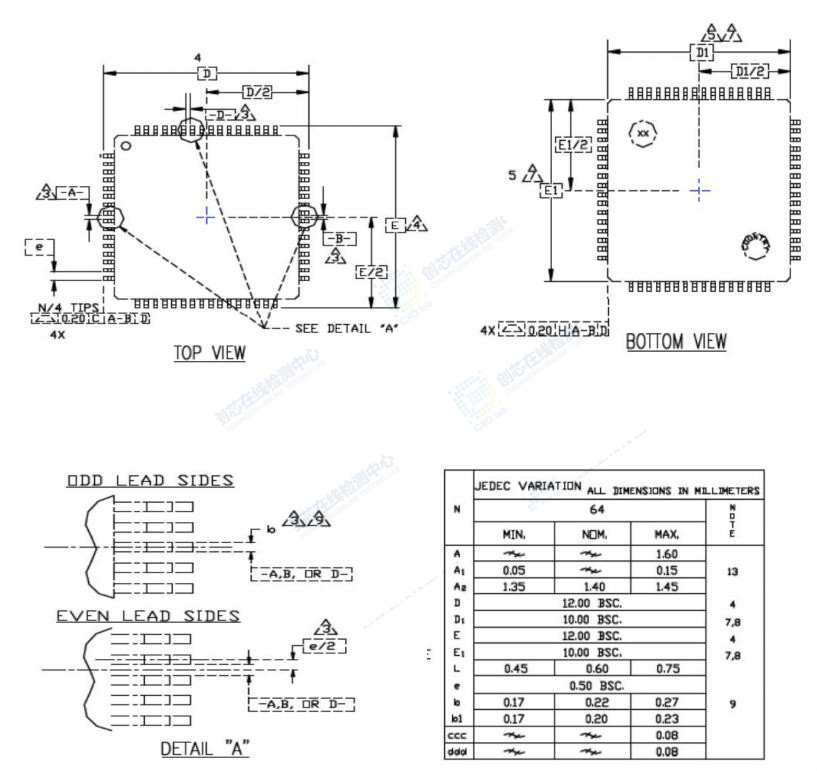

2.封裝尺寸

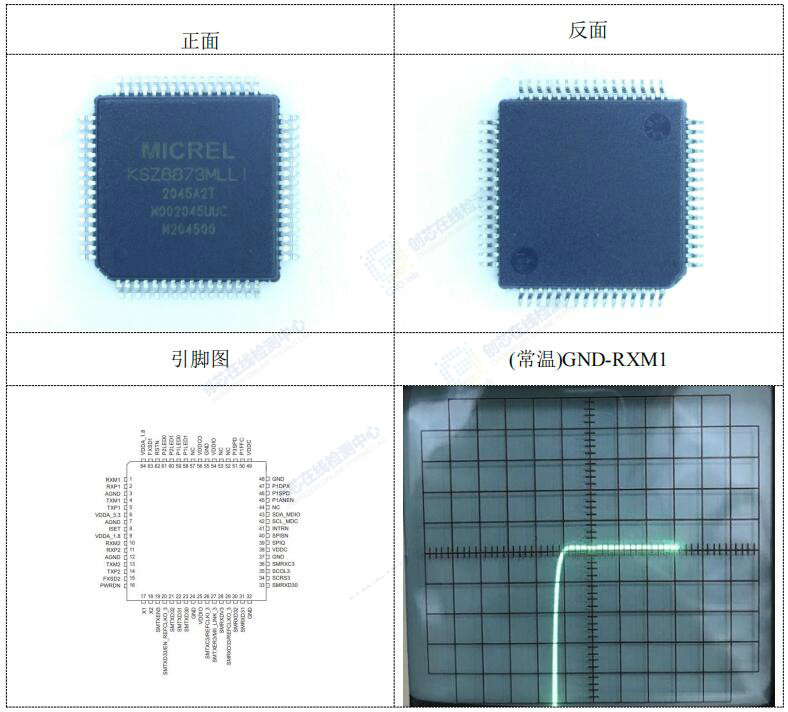

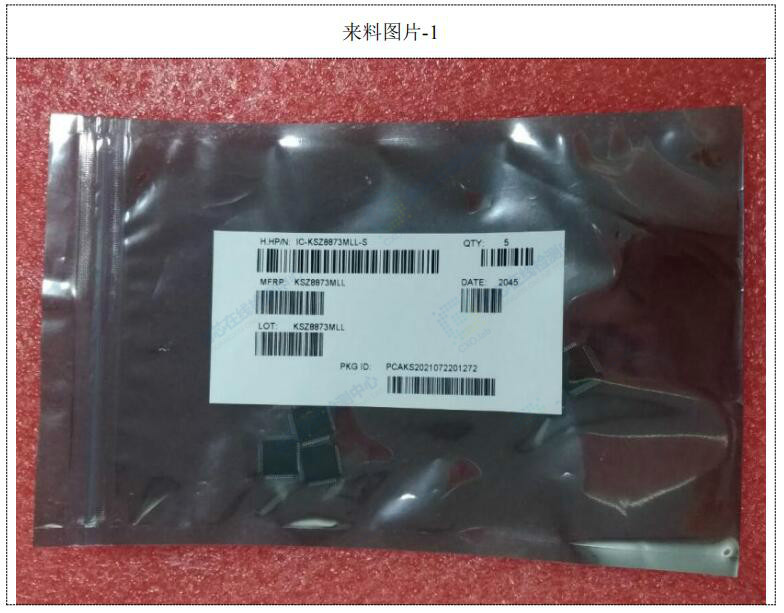

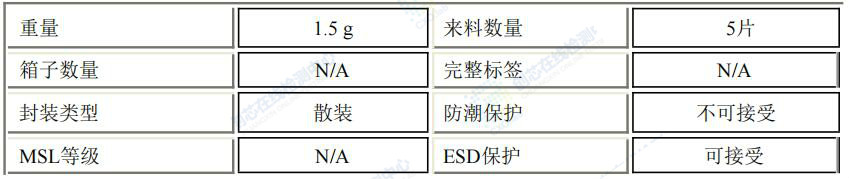

3.來料信息

4.高低溫試驗

測試步驟：

1、常溫測試電特性是否合格；

2、150 度高溫持續一小時，取出后測試電特性是否合格；

3、-55 度低溫持續一小時，取出后測試電特性是否合格；

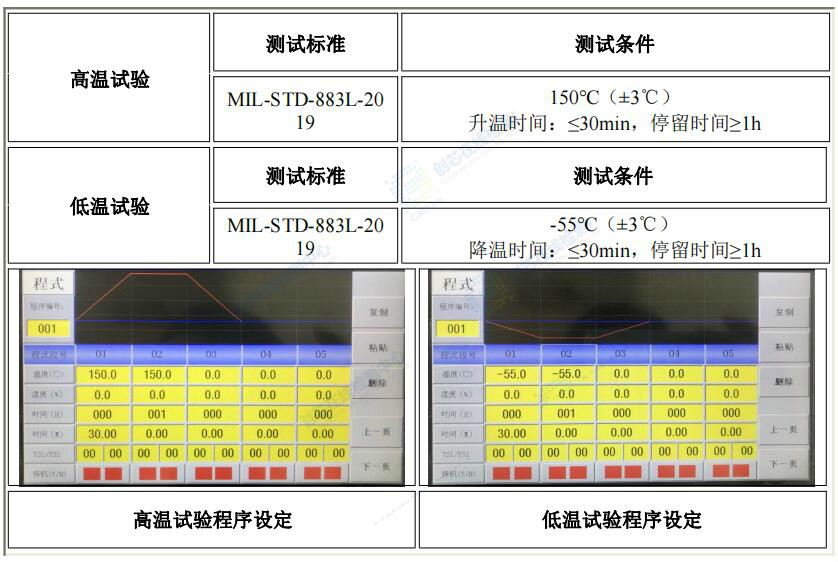

高低溫試驗程序設定如下：

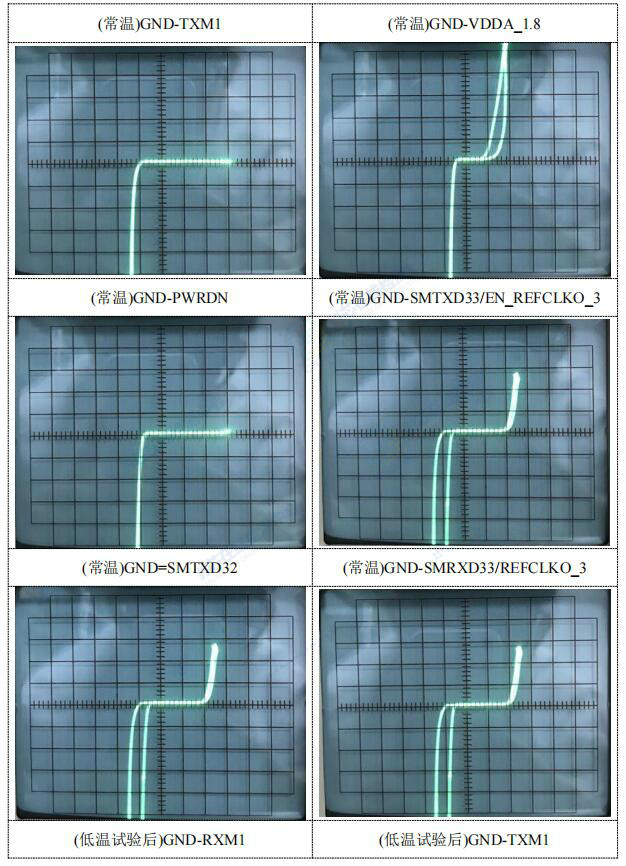

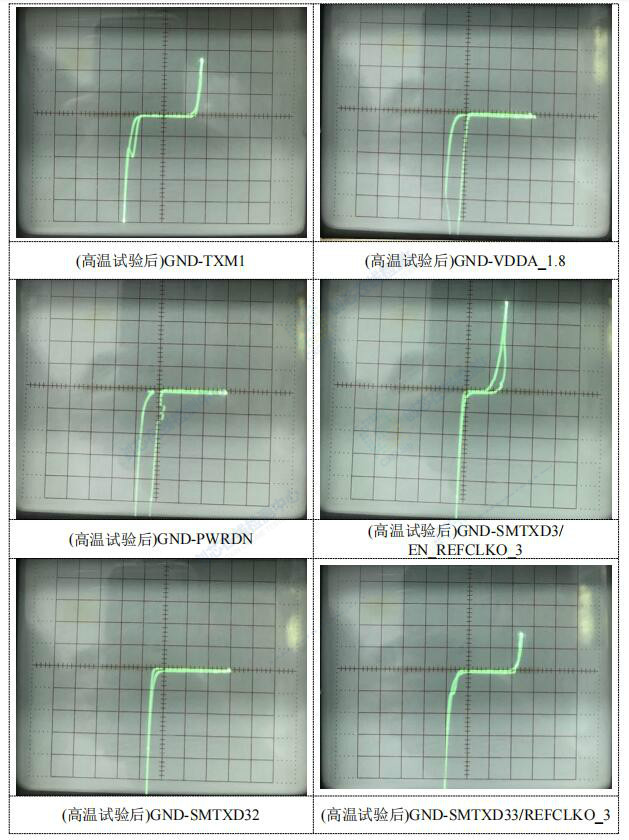

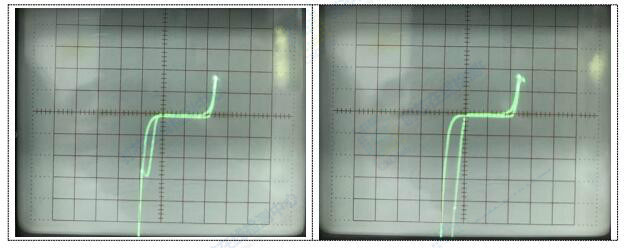

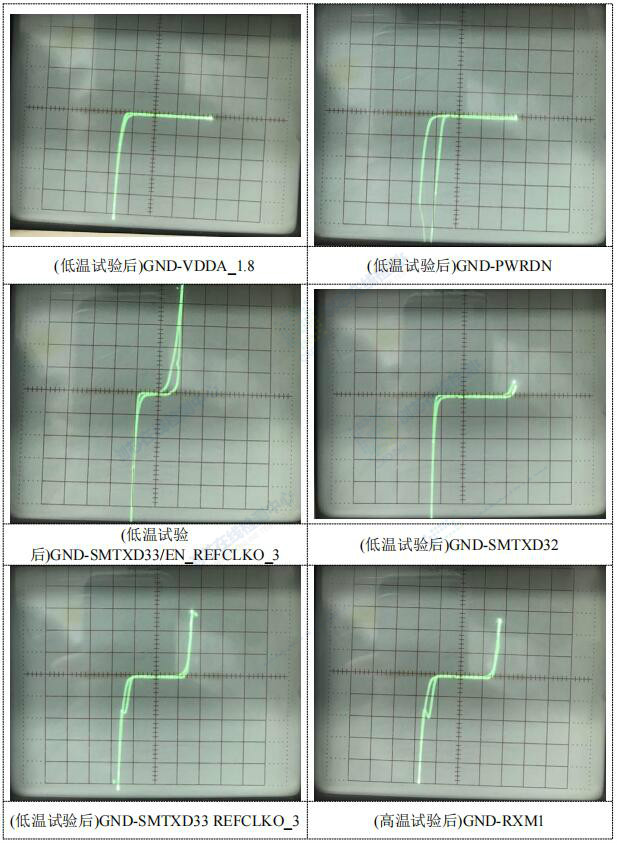

5.電特性測試

依據標準：GJB 128A-1997

使用半導體管特性圖示儀驗證芯片管腳電特性曲線，通過開路/短路測試檢查芯片是否損壞。

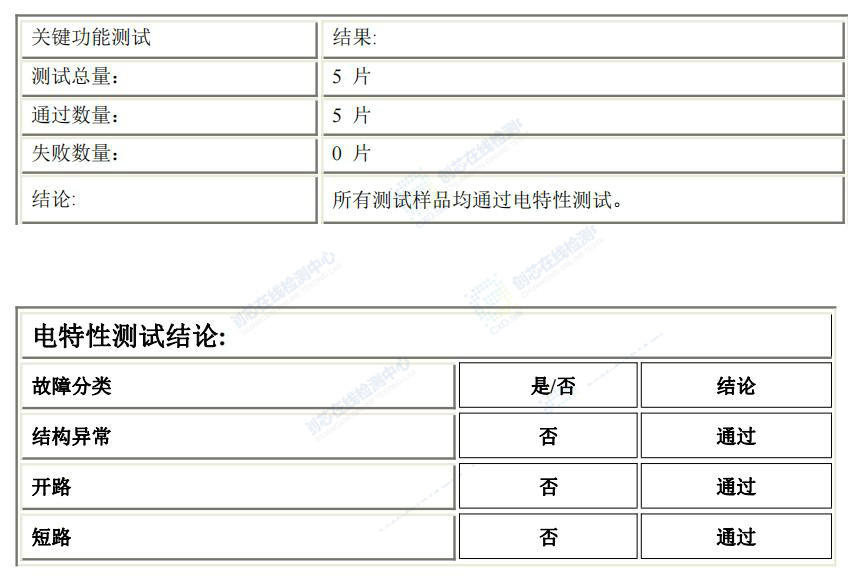

電特性測試結論：
